各種類型的拖鏈介紹

TL鋼制拖鏈，塑料拖鏈，穿線拖鏈， 坦克鏈，電纜拖鏈， 鋼制拖鏈，鋼鋁拖鏈 傳動拖鏈，電線電纜保護拖鏈

塑料拖鏈

塑料拖鏈的結構

（1）拖鏈外形似坦克鏈，由眾多的單元鏈接組成，鏈接之間轉動自如。

（2）相同系列的拖鏈的內高、外高、節距相同，拖鏈內寬、彎曲半徑R可有不同的選擇。

（3）單元鏈節由左右鏈板和上下蓋板組成，拖鏈每節都能打開，裝拆方便，不必穿線，打開蓋板后即可把電纜、油管、氣管、水管等放入拖鏈。

（4）另可提供分隔片，將鏈內空間按需要分隔開。

塑料拖鏈的基本參數

（1）材料：增強尼龍，具有較高的壓力和抗拉負荷，良好的韌性、高彈性和耐磨性，阻燃，高低溫時性能穩定，可以使用在室外。

（2）抗耐性：耐油、耐鹽，并有一定的耐酸、耐堿能力。

（3）運行速度和加速度（具體速度、加速度視運行情況而定）。

（4）運行壽命長。

工程拖鏈

工程拖鏈：外形美觀，重量輕，長度可任意自行調整。　拖鏈的用途和特點：

1、適合于使用在往復運動的場合，能夠對內置的電纜、油管、氣管、水管等起到牽引和保護作用。

2、拖鏈每節都能打開，便于安裝和維修。運動時噪音低、耐磨、可高速運動。

3、拖鏈已被廣泛應用于數控機床、電子設備、石材機械、玻璃機械、門窗機械、注塑機、機械手、起重運輸設備、自動化倉庫等。

拖鏈的結構：

1、拖鏈外形似坦克鏈，由眾多單元鏈節組成，鏈節之間轉動自如。

2、相同系列的拖鏈內高、外高、節距相同，拖鏈內高、彎曲半徑R可有不同的選擇。

3、單元鏈節由左右鏈板和上下蓋板組成，拖鏈每節都能打開，裝拆方便，不必穿線，打開蓋板后即可把電纜、油管、氣管等放入拖鏈內。

4。另可提供分隔片，將鏈內空間按需要分隔開。

工程塑料拖鏈的用途和特點：

適合于使用在往復運動的場合，能夠對內置的電纜、油管、氣管、水管等起到牽引和保護作用。拖鏈每節都能打開，便于安裝和維修。運動時噪音低、耐磨、可高速運動。拖鏈已被廣泛應用于數控機床、電子設備、石材機械、玻璃機械、門窗機械、注塑機、機械手、起重運輸設備、自動化倉庫等。

拖鏈的結構：

拖鏈外形似坦克鏈，由眾多單元鏈節組成，鏈節之間轉動自如。相同系列的拖鏈內高、外高、節距相同，拖鏈內高、彎曲半徑R可有不同的選擇。單元鏈節由左右鏈板和上下蓋板組成，拖鏈每節都能打開，裝拆方便，不必穿線，打開蓋板后即可把電纜、油管、氣管等放入拖鏈內。另可提供分隔片，將鏈內空間按需要分隔開。

拖鏈的使用范圍

冶金,礦山,石油,化工,機械,電力,起重,運輸,消防,船舶,軍工等行業

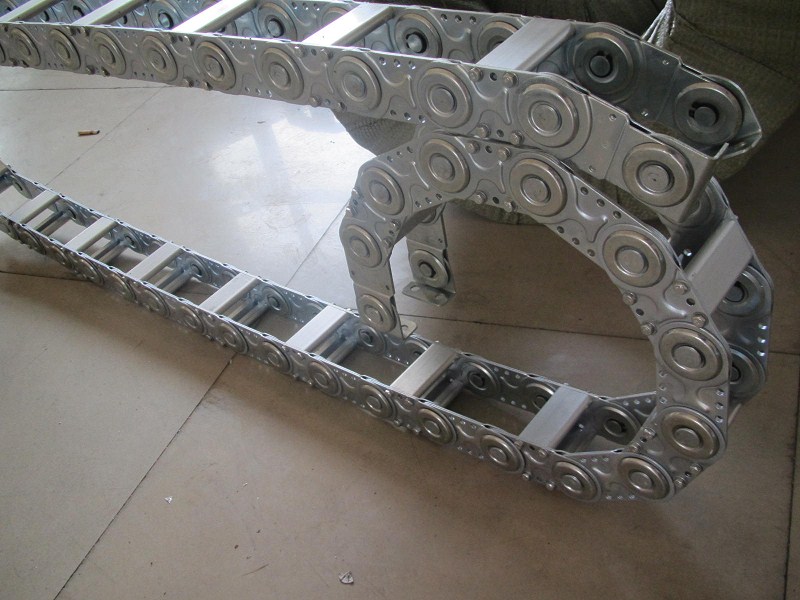

鋼鋁拖鏈

鋼鋁拖鏈的構成

宏信機床附件鋼鋁拖鏈的主體是由鏈板(采用優質鋼板經淬火后再拋光鍍鉻/鍍鋅/噴塑處理)、支撐板(擠拉鋁合金)、軸銷(合金鋼)等部件組成．使電纜或橡膠管與拖鏈之間不產生扭曲變形，鏈板經鍍鉻處理外形效果新穎，結構合理，靈巧強度高，該產品鋼性好，不變形．安裝方便，使用可靠，易拆裝，不下垂．由于本產品外形精美，可在較大程度上增強機床設備的整體藝術美觀效果，增強我國機床，機械設備在國際市場的競爭能力。

鋼鋁拖鏈規格

有45、65、95、125、180、225、250型，拖鏈寬度可按用戶要求定做，彎曲半徑從50-800之間。有三種支撐板的形式。（1）當拖鏈需承載較大管、纜負荷時、應選用高強度支撐板——整塊式（2）當管纜的管接頭尺寸大于支撐板內腔孔徑或須經常拆裝、維修等時。可選用支撐板——分開式（3）安裝管纜的規格品種較多時，可選用支撐板——框架式

拖鏈設計參數

拖鏈的材質：冷軋鋼和不銹鋼。拖鏈的型號、拖鏈的總寬、拖鏈的長、支撐板的型式、支撐板內置孔的大小、拖鏈的彎曲半徑

鋼鋁拖鏈的特點

適用于所有傳動方式．可隨意加長和縮短．TLG型鋼制拖鏈可承載數量多，重量大的電纜及油管，自由懸置長度大，支撐板可依顧客需要制作，使用于工作母機，移動機械等．此外，可通過改變銷軸獲得改變彎曲半徑．

拖鏈的結構：

拖鏈外形似坦克鏈，由眾多單元鏈節組成，鏈節之間轉動自如。相同系列的拖鏈內高、外高、節距相同，拖鏈內高、彎曲半徑R可有不同的選擇。單元鏈節由左右鏈板和上下蓋板組成，拖鏈每節都能打開，裝拆方便，不必穿線，打開蓋板后即可把電纜、油管、氣管等放入拖鏈內。另可提供分隔片，將鏈內空間按需要分隔開。

拖鏈的使用范圍

冶金,礦山,石油,化工,機械,電力,起重,運輸,消防,船舶,軍工等行業

TL型鋼制拖鏈

TL系列拖鏈的主體是由鏈板（優質鋼板鍍鉻）支撐板（擠拉鋁合金）軸銷（合金鋼）等部件組成，使電纜或橡膠管與拖鏈之間不產生相對運動，不產生扭曲變形，鏈板經鍍鉻處理外形效果新穎，結構合理，靈巧強度高，鋼性好不變形，安裝方便，使用可靠，易拆裝，尤其是本產品采用了高強度耐磨材料，合金為軸銷，提高了產品的耐磨強度，彎曲更靈活，阻力更小，降低了噪音，從而可保證長時間不變形，不下垂。

本產品外形美觀精美，可在較大程度上增強機床設備的整體藝術美觀效果，增強我國機床、機械設備在國際市場的競爭能力。

1、拖鏈可適應最大一定速度40米/分。

2、拖鏈在最大移動速度時，噪音聲壓級不大于68分貝。

3、拖鏈安全使用壽命不小于100萬次（往復）。

當拖鏈需承載較大管、纜負荷時，應選用高強度支撐板-整塊式

當管纜的管接頭尺寸大于支撐板內腔孔徑或須經常拆裝、維修時，可選用支撐板-分開式。

安裝管纜的規格品種較多時，可選用支撐板-柜架式。

穿線拖鏈

拖鏈的結構

◆拖鏈外形似坦克鏈，由眾多單元鏈節組成，鏈節之間轉動自如。

◆相同系列的拖鏈內高、外高、節距相同．拖鏈內高、彎曲半徑R可有不同的選擇。

◆單元鏈節由左右鏈板和上下蓋板組成，拖鏈每節部能打開．裝拆方便．不必穿線，打開蓋板后即可把電纜、油管、氣管等放入拖鏈內。

◆另可提供分隔片，將鏈內空間按需要分隔開。

拖鏈的基本參數

◆材料：增強尼龍，具有高的壓力和抗拉負荷，良好的韌性高彈性耐磨性阻燃。高低溫Bt性能穩定，可以使用在室外。

◆抗耐性：喇油、鹽并有一定的耐酸、耐堿能力。

◆運行速匿和加速度：最高速度可達5米／秒，最高加速度可達5米/秒(具體速度、加速度視運行情況而定)。

◆運行壽命：在正常架空使用情況下，可達500萬往復運動次數(具體壽命視運行惰況而定)。

坦克鏈

坦克鏈，一般應用在機床機械等的電纜、油管、氣管、水管、風管上，起牽引和保護作用。坦克鏈的使用最早起源于歐洲，后來國內引用并創新結構。現在的坦克鏈已經廣泛使用在機床上，保護了電纜等也使機床整體看起來更美觀。坦克鏈，外形是矩形金屬軟管，防護套，波紋管、包塑金屬軟管都屬于線纜防護產品，坦克鏈分為鋼制坦克鏈，塑料坦克鏈。鋼制坦克鏈由鋼鋁組合而成可以定做，塑料坦克鏈又稱工程拖鏈，坦克鏈。坦克鏈根據使用環境和使用要求的不同分為橋式坦克鏈，全封閉坦克鏈，半封閉坦克鏈三種。

坦克鏈的用途和特點

坦克鏈的主體是由鏈扳、支撐扳、軸銷等部件組成，使電纜或橡膠管與拖鏈之間不產生相對運動，不產生扭曲變形，鏈扳經鍍鉻處理外形效果新穎結構合理，靈巧強度高,鋼性好不變形，安裝方便，使用可靠,易拆裝，尤其是采用高強度耐磨材料，合金銅為軸銷，提高了產品的耐磨強度，彎曲更靈活，阻力更小，降低了噪音，從而可保證長時間使用不變形,不下垂。坦克鏈可適應最大移動速度40米/分。坦克鏈在最大移動速度時，噪聲聲壓級不大于68分貝。坦克鏈安全使用壽命不小于100萬次(往復)。

坦克鏈的用途

（1）坦克鏈適合于使用在往復運動的場合，能夠對內置的電纜、油管、氣管、水管等起到牽引和保護的作用。

（2）坦克鏈的每一節都能打開，便于安裝和維修。運動時噪音低、耐磨，可高速運動。

（3）坦克鏈已被廣泛應用于數控機床、電子設備、石材機械、玻璃機械、門窗機械、注塑機、機械手、超重運輸設備、自動化倉庫等。

坦克鏈的特點

（1）拖鏈外形似坦克鏈，由眾多的單元鏈接組成，鏈接之間轉動自如。

（2）相同系列的拖鏈的內高、外高、節距相同，拖鏈內寬、彎曲半徑R可有不同的選擇。

（3）單元鏈節由左右鏈板和上下蓋板組成，拖鏈每節都能打開，裝拆方便，不必穿線，打開蓋板后即可把電纜、油管、氣管、水管等放入拖鏈。

（4）另可提供分隔片，將鏈內空間按需要分隔開。
